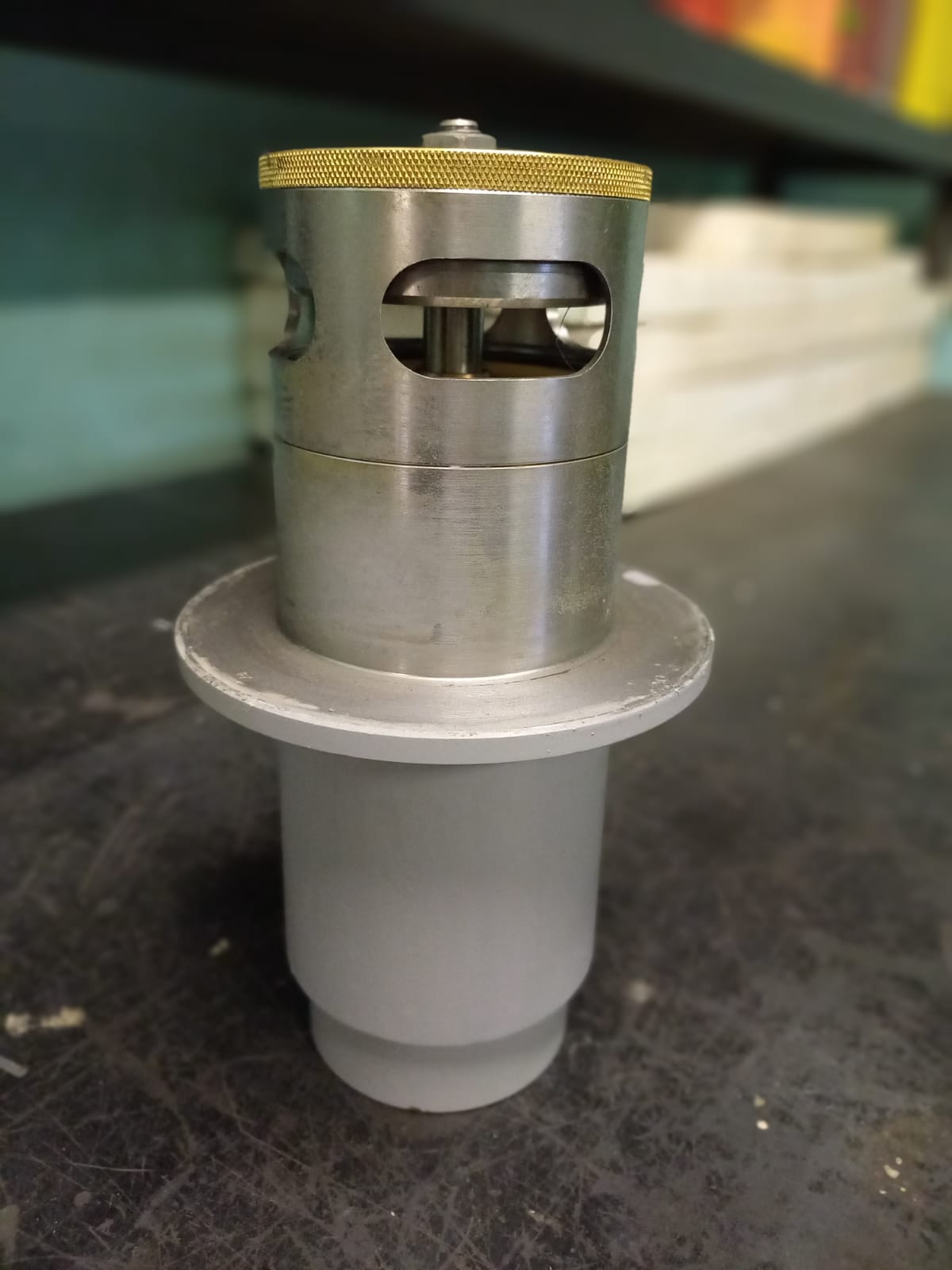

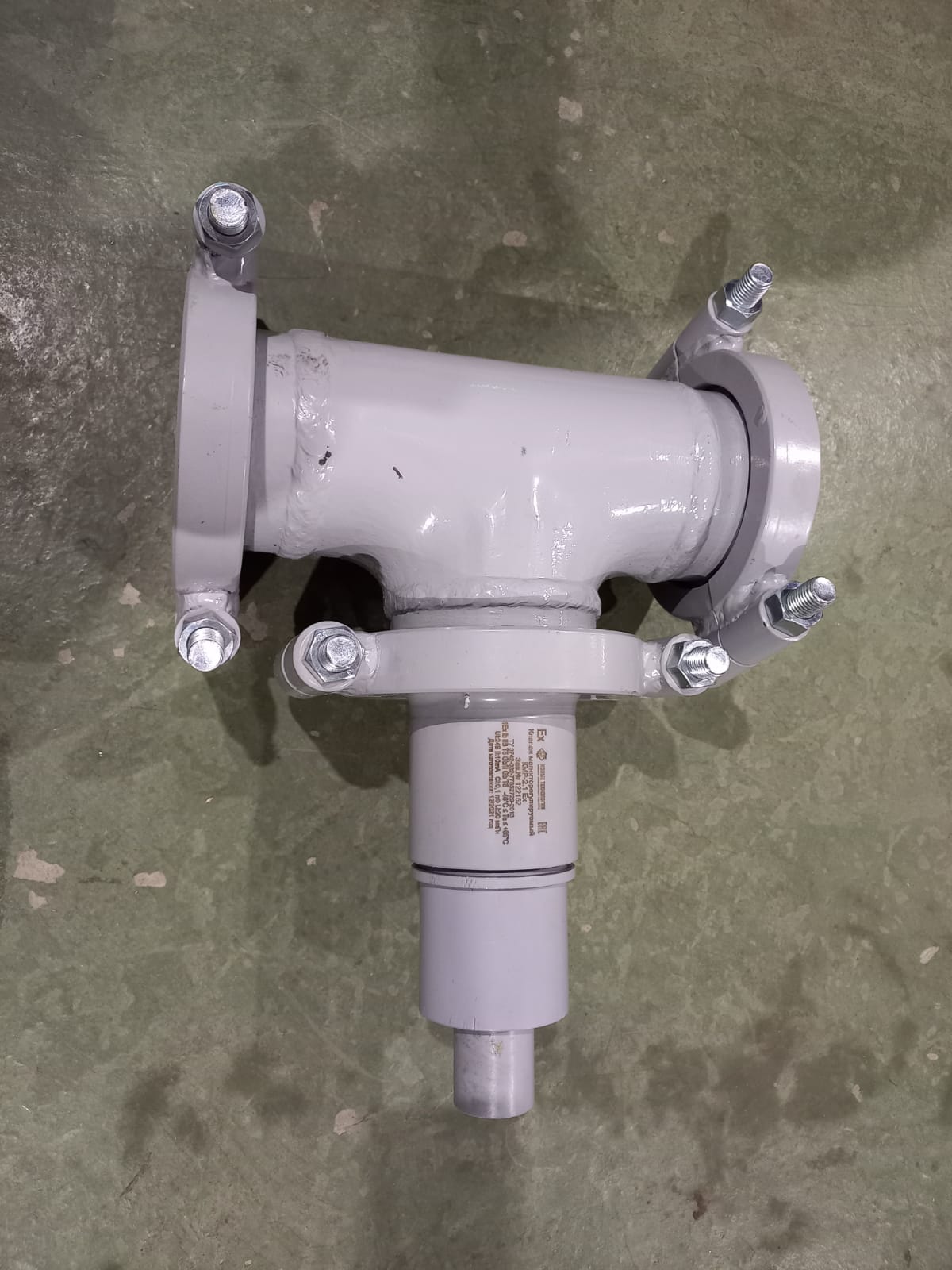

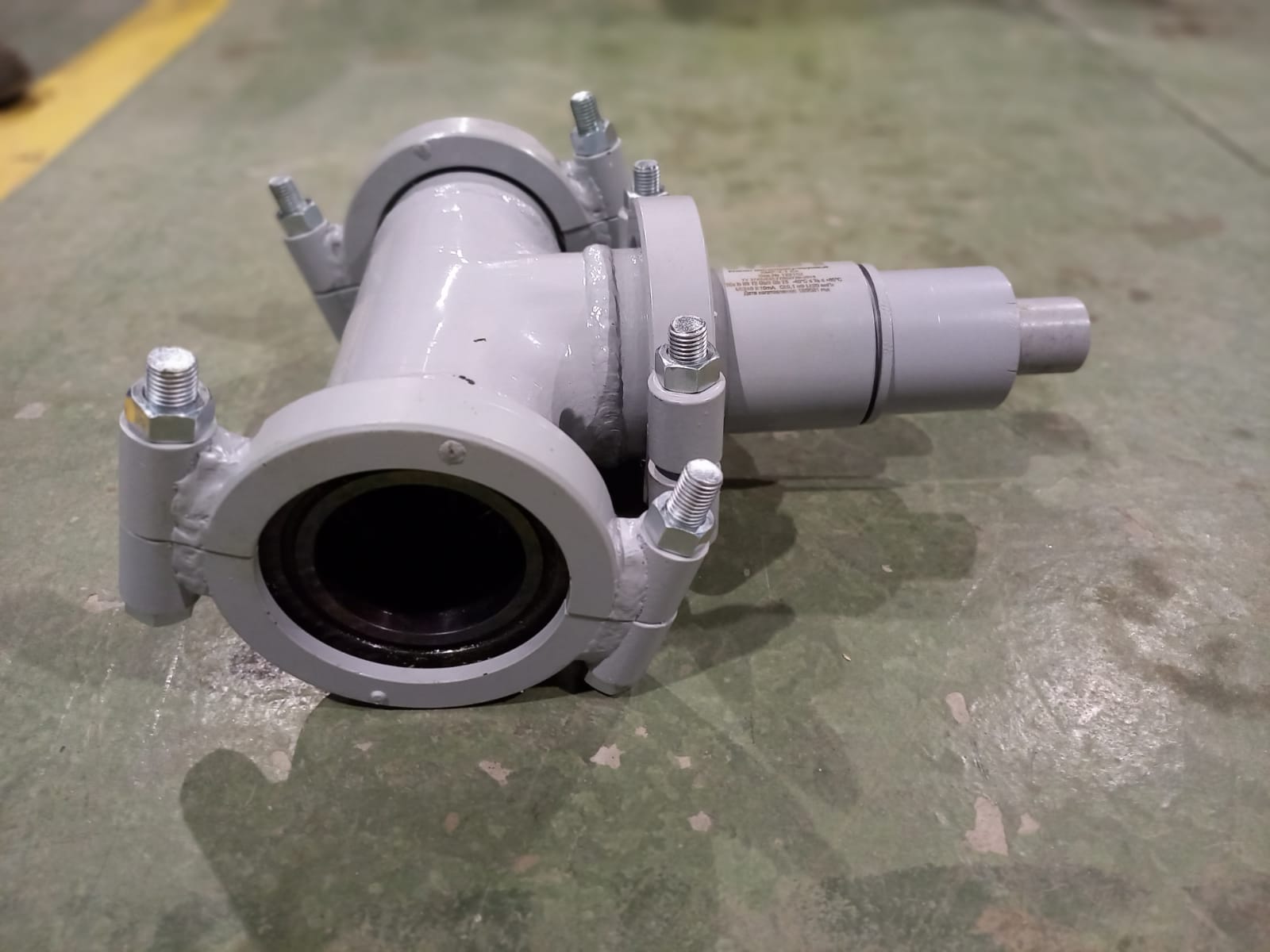

Клапан магниторегулируемый КМР
Клапаны Магниторегулируемые предназначены для работы в системе регулирования расхода жидкости в Групповых Замерных Установках типа «Спутник» для установки вместо обычных регуляторов расхода типа РР.
Напишите нам
Комплектующие Клапан магниторегулируемый КМР
| наименование | фото | артикул |
|---|---|---|
| Обойма нижняя |
|
НТ. 200.002.000.0 |
| Опорный диск |
|
НТ. 200.005.000.0 |
| Кольцо проволочное |
|
НТ. 200.000.025.0 |
| Шток |
|
НТ. 200.000.003.0 |
| Крышка |
|
НТ. 200.004.001.0 |
| Подвижный магнитопровод |
|
НТ. 200.004.002.0 |
| Шайба магнитная |
|
НТ. 200.000.006.0 |
| Дроссель |
|
НТ. 250.000.013.0 |
| Клапан нижний |
|
НТ. 202.003.002.0 |
| Шайба опорного диска |
|
НТ. 200.000.010.0 |
| Шайба пружины опорная |
|
НТ. 200.000.007.0 |
| Штифт |
|
НТ. 200.000.009.0 |
| Шайба клапана защитная |
|
НТ. 210.000.011.0 |
| Пружина крышки |
|
НТ. 200.004.003.0 |
| Пружина №467 |
|
НТ. 200.000.029.0 |
| Дроссель 67 |
|
НТ. 200.000.104.0 |
| Дроссель 65 |
|
НТ. 200.000.013.0 |
| Шток |
|
НТ. 100.000.003.0 |
| Шайба магнитная |
|
НТ. 100.000.006.0 |
| Втулка немагнитная |
|
НТ. 200.000.004.0 |
| Корпус верхний |
|
НТ. 100.000.002.0 |
| Клапан |
|
НТ. 100.000.010.0 |
| Шток |
|
НТ. 112.000.003.0 |
| Кольцо седла 080-085-30 |
|
НТ. 100.000.020.0 |
| Кольцо крышки 070-076-36 |
|
НТ. 100.000.021.0 |
| Кольцо А75 ГОСТ13943-68 |
|
НТ. 200.000.026.0 |
| Кольцо 1А62 ГОСТ13941-68 |
|
НТ. 100.000.024.0 |
| Пробка |
|
НТ. 200.000.030.0 |
| Кольцо концентрическое |
|
НТ. 100.000.016.0 |
| Пружина №442 |
|
НТ. 110.000.007.0 |
| Насадка |
|
НТ. 100.000.017.0 |
| Вставка |
|
НТ. 200.000.022.0 |
| Обойма нижняя |
|
НТ. 100.002.000.0 |
| Опорный диск |
|
НТ. 110.005.000.0 |
| Клапан |
|
НТ. 202.003.001.0 |
| Магнит крышки |
|
НТ. 100.000.019.0 |
| Дроссель 66 |
|
НТ. 210.000.014.0 |
| Кольцо уплотнительное |
|
НТ. 202.003.004.0 |
| Корпус верхний |
|
НТ. 202.000.002.0 |
| Крышка |
|
НТ. 100.000.023.0 |
| Втулка немагнитная |
|
НТ. 100.000.004.4 |
| Кольцо седла 053-063-58 |
|
НТ. 112.000.020.0 |
| Вставка |
|
НТ. 100.000.022.0 |
| Дроссель 65 |
|
НТ. 200.000.013.0 |
Технические характеристики Клапан магниторегулируемый КМР
| Наименование параметра | Значение параметра по изделиям | |||||
| КМР-2Ж | КМР-2Г | КМР-2М | ||||
|
Рабочее давление, МПа, не более |
4 | 4 | 4 | |||
|
Пропускная способность до м3/в сутки |
до 600 | до 15000 | до 400 | |||
|
Диапазон регулирования, МПа: |
||||||
| - на открытие | 0,12-0,16 | 0,1-0,15 | 0,12-0,16 | |||
| - на закрытие | 0,025-0,04 | 0,03-0,04 | 0,025-0,04 | |||
| Условный проход, мм | 80 | 80 | 80 | |||
| Габаритные размеры, мм, не более | ||||||
| - диаметр | 132 | 132 | 132 | |||
| - высота | 330 | 236 | 330 | |||
| Масса, кг, не более | 6,1 | 5,4 | 6,2 | |||
Средняя наработка на отказ, ч, не менее - 4500.
Срок службы - 10 лет.
