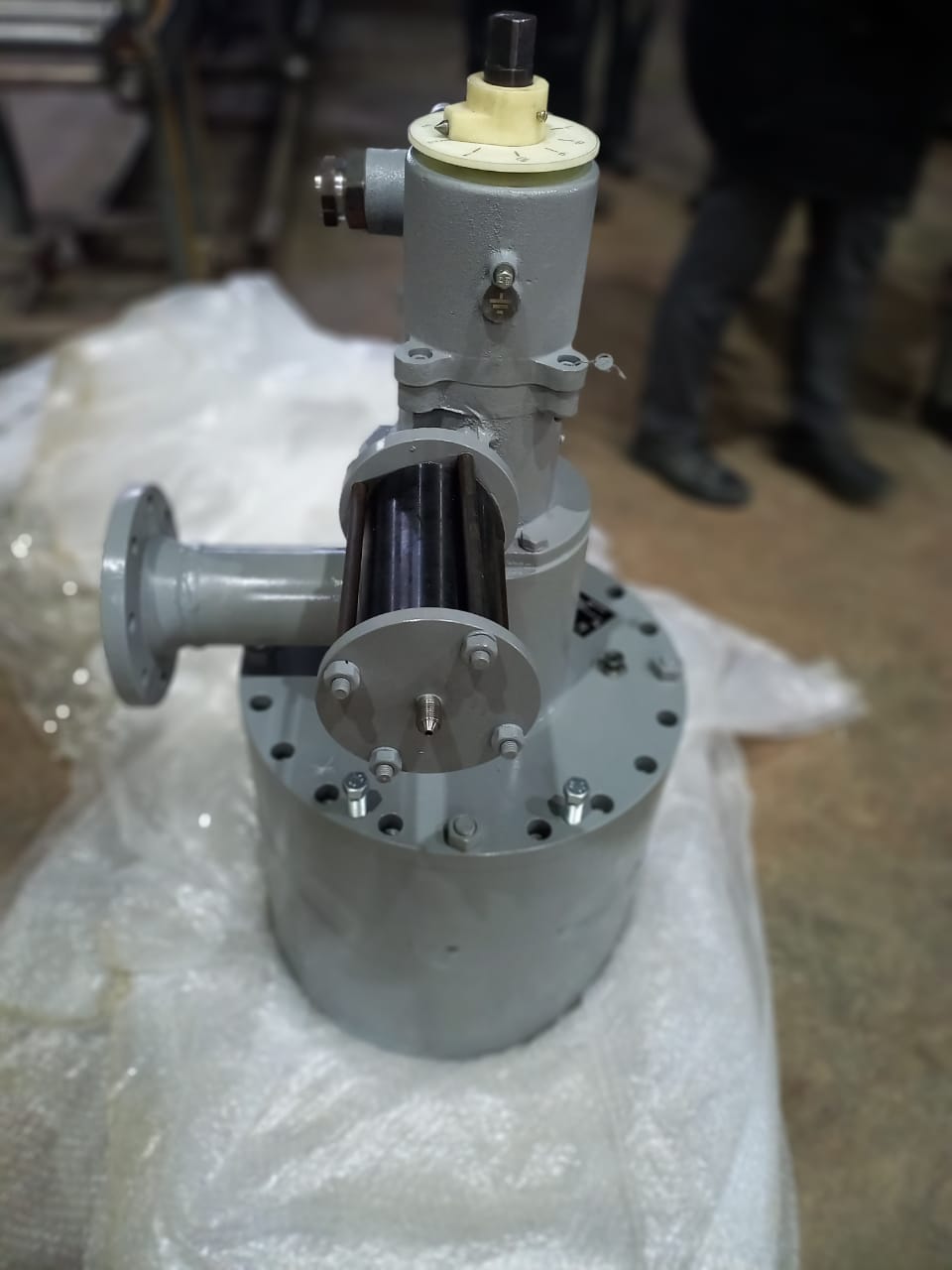

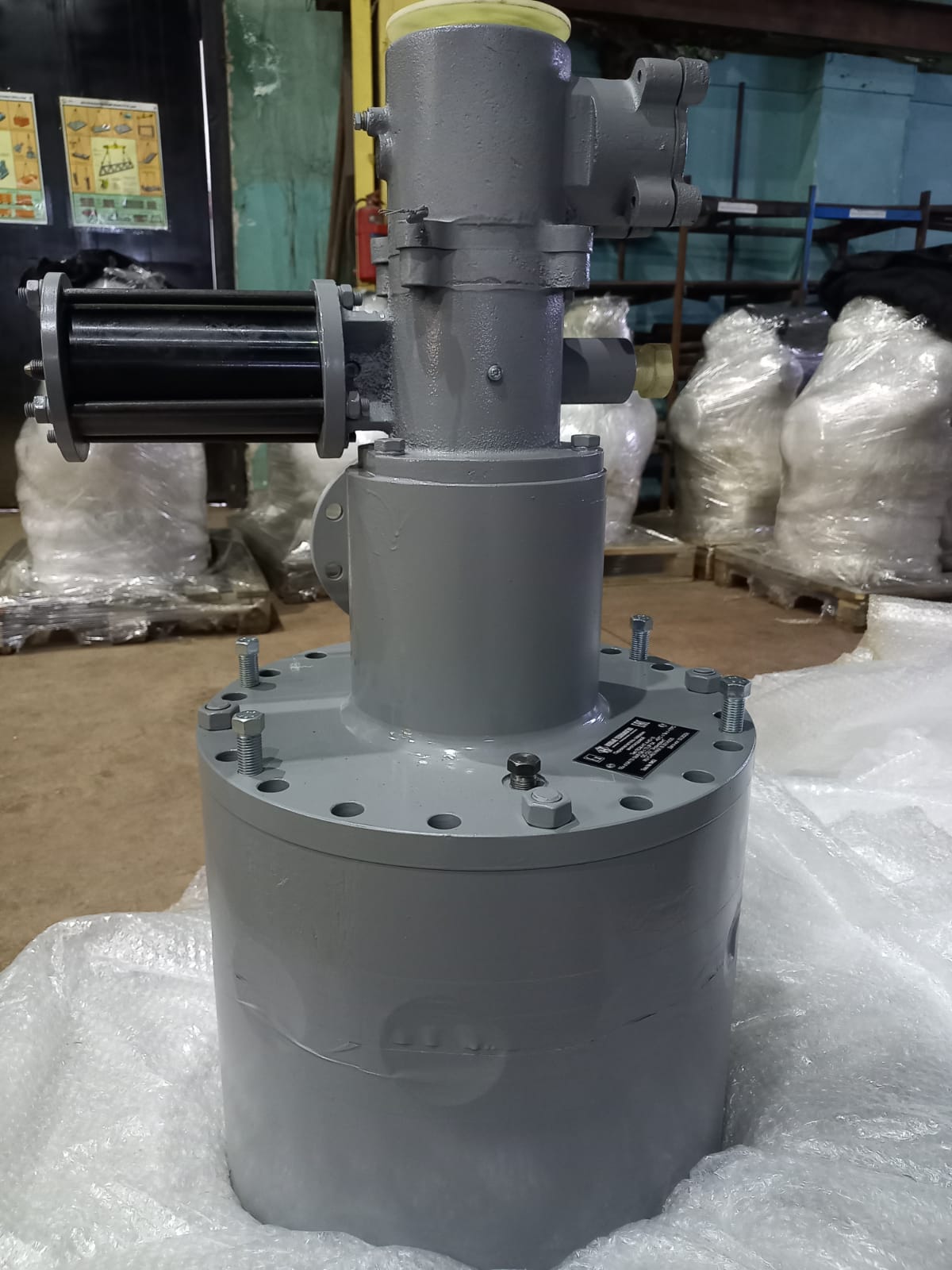

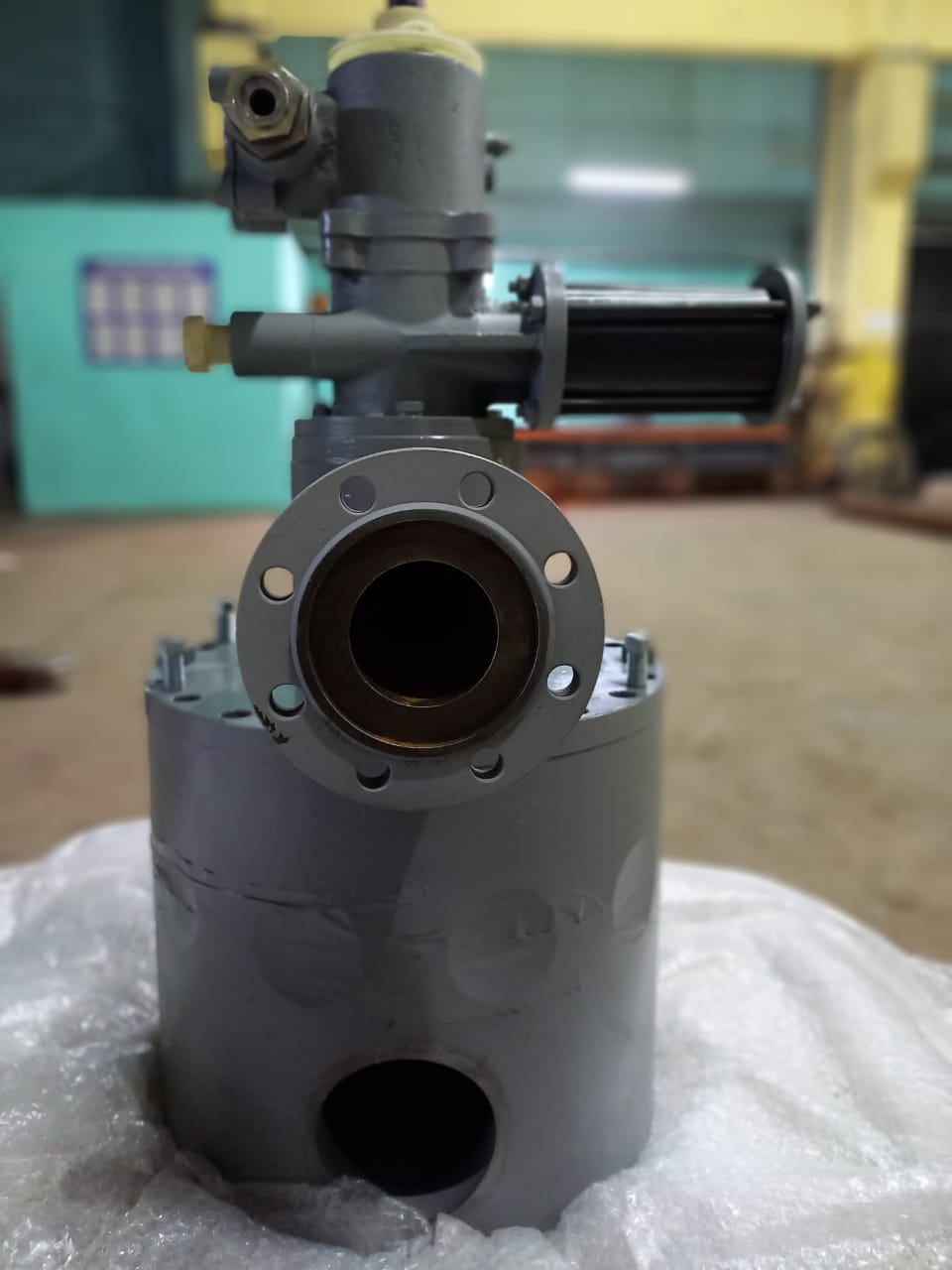

Переключатель многоходовой

Переключатели устанавливаются на автоматизированных групповых-замерных установках типа «Спутник», и предназначены для ручной и автоматической установки скважин на замер. Для изготовления износостойких корпусов ПСМ были применены биметаллические (т. е. двухслойные) трубы с отжигом и предварительной механической обработкой. Наружный слой этих труб изготовлен из стали 20, а внутренний — из стали Х12. Это значительно повышает надежность и увеличивает срок работы переключателей.

Варианты защиты от коррозии:
- внутреннее покрытие корпуса двухкомпонентным эпоксидным покрытием и оксикарбонитрирование основных узлов;
- изготовление корпуса из стали 12Х18Н10Т и оксикарбонитрирование основных узлов.

	ПСМ-40-8 скв	ПСМ-40-10 скв	ПСМ-40-14 скв	ПСМ 40У
Рабочее давление, МПа, не более	4	4	4	4
Диаметр входного патрубка, мм	80(50)	80(50)	80(50)	50
Диаметр общего выходного патрубка, мм	150	150	150	100
Пропускная способность, м²/час	до 75	до 75	до 75	до 75
Количество подключаемых трубопроводов	8	10	14	8
Диаметр измерительного патрубка	80	80	80	50
Напряжение питания датчика положения, В	24	24	24	24
Род тока	постоянный	постоянный	постоянный	постоянный
Диапазон температуры окружающей среды, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Относительная влажность окружающей среды при температуре +20 °С, %	не более 80	не более 80	не более 80	не более 80
Габаритные размеры, мм, не более -диаметр -высота	570 902	570 902	570 902	501 665
Масса, кг, не более	248	248	248
