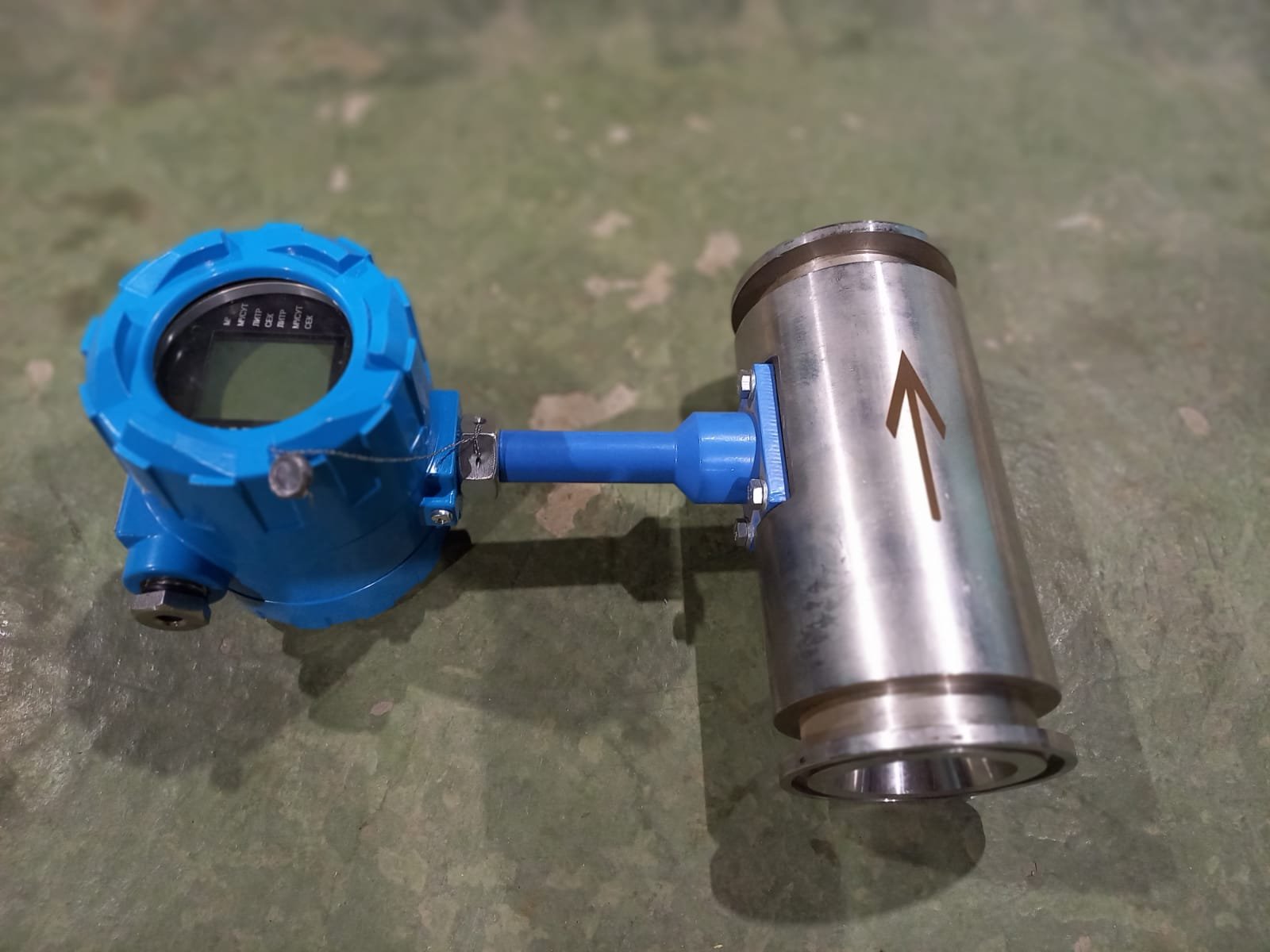

Расходомер-счетчик ЭРВИП.НТ
ПРИНЦИП РАБОТЫ ПРЕОБРАЗОВАТЕЛЯ
В преобразователе реализован вихревой метод измерения расхода. Набегающий поток жидкости (газа) на теле обтекания разделителя и образует вихри, которые распространяются попеременно вдоль сзади каждой сотроны тела обтекания (дорожка Кармана). Частота срыва вихрей с тела обтекания пропорциональна скорости потока движущейся среды.
Эти завихрения вызывают колебания давления по обе стороны тела обтекания, которые фиксируются чувствительным элементом.
Чувствительный элемент воспринимает пульсации давления при срыве очередного вихря и преобразует их в электрический сигнал, который поступает в электронный блок. Электронный блок после усиления, фильтрации, преобразований и программной обработки этого сигнала формирует выходные сигналы преобразователя.
Расходомеры взрывозащищенного исполнения ЭРВИП.НТ-Вн представляет собой расходомеры общепромышленного исполнения в корпусе исполнения «взрывонепроницаемая оболочка» «d», выполненный в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгрупп IIB, IIA по ГОСТ Р МЭК 60079-14.
Технические характеристики
Измеряемая среда – жидкость (вода, нефтяная эмульсия), газ (природный, попутный нефтяной) и другие жидкости и газы, по отношению к которым материалы проточной части расходомера обладают коррозионной стойкостью
| 1. Температура: | oC | |
| - газообразная среда | oC | от -40 до +50 |
| - жидкая среда | < oC/td> | от -1 до +90 |
| - высокотемпературная жидкая среда | oC | от +1 до +150 |
| 2. Избыточное давление | МПа (кгс/см2) | до 4(40) |
| 3. Рабочее обсолютное давление газообразной среды | Па | не менее 90 |
| 4. Плотность при нормальных условиях | кг/м3 | не менее 0,6 |
| 5. Содержание механических примесей | мг/м3 | не более 50 |
| 6. Вязкость (для жидкостей) | м2/с | не более 500×10-6 |
Параметры среды:
Пределы допускаемой относительной погрешности преобразователя ЭРВИП Ду 50/32 при измерении объемного расхода:
| Жидкости на прямолинейных участках: | ……………... 2,0 - 2,5 м3/ч - ±1,5%; |
| ……………… 2,0 - 23 м3/ч - ±1,0%; | |
| Жидкости без прямолинейных участков: | ….………… 2,0 - 2,5 м3/ч - ±2,5%; |
| .…………… 2,0 - 23 м3/ч - ±1,5%; | |
| Для газа: | ……………… 1,0 - 20 м3/ч - ±3%; |
| ……………… 20 - 120 м3/ч - ±2,5% |
Использование расходомеров в замерных установках без прямолинейных участков, допускается с уменьшением диаметра прочности части расходомера ( например, конфузор Ду 50/32). При этом, в качестве регулятора расхода рекомендуется применять клапан магнито-регулируемый КМР-2Ех, который обеспечивает необходимую скорость потока и расход жидкости через расходомер в оптимальном диапазоне, а такде исключает влияние вибрационных и акустических помер.
Значение объемного расхода жидкости для различных типоразмеров расходомеров-счетчиков.
| Тип преобразователя | Ду тр./Ду расх., мм | Объемный расход жидкости, м3/ч | ||
|---|---|---|---|---|
| Qmin | Qo | Qmax | ||
| ЭРВИП.НТ-50/25 | 50/25 | 0,5 | 1,4 | 14,0 |
| ЭРВИП.НТ-50/32 | 50/32 | 2,0 | 2,5 | 23,0 |
| ЭРВИП.НТ-50/40 | 50/40 | 3,0 | 4,0 | 36,0 |
| ЭРВИП.НТ-50/505 | 50/50 | 5,0 | 6,0 | 7,0 |
| ЭРВИП.НТ-80/65 | 80/65 | 7,0 | 10,0 | 96,0 |
| ЭРВИП.НТ-80/80 | 80/80 | 8,0 | 15,0 | 145,0 |
Примечания: Qmin - нижний предел; Qo - номинальный расход; Qmax - верхний предел измерений; Ду тр. - условный диаметр присоединительного трубопровода; Ду расх. - условный диаметр расходомеров-счетчиков.
Напишите нам
Комплектующие Расходомер-счетчик ЭРВИП.НТ
| наименование | фото | артикул |
|---|
Технические характеристики Расходомер-счетчик ЭРВИП.НТ
Измеряемая среда – жидкость (вода, нефтяная эмульсия), газ (природный, попутный
нефтяной) и другие жидкости и газы, по отношению к которым материалы проточной части
расходомера обладают коррозионной стойкостью.
Параметры среды:
| 1. Температура: |
oC |
|
| - газообразная среда |
oC |
от -40 до +50 |
| - жидкая среда |
oC |
от -1 до +90 |
| - высокотемпературная жидкая среда |
oC |
от +1 до +150 |
| 2. Избыточное давление |
МПа (кгс/см2) |
до 4(40) |
| 3. Рабочее абсолютное давление газообразной среды | Па | не менее 90 |
| 4. Плотность при нормальных условиях |
кг/м3 |
не менее 0,6 |
| 5. Содержание механических примесей |
мг/м3 |
не более 50 |
| 6. Вязкость (для жидкостей) |
м2/с |
не более 500×10-6 |
Пределы допускаемой относительной погрешности преобразователя ЭРВИП Ду 50/32 при измерении объемного расхода:
Жидкости на прямолинейных участках:
2,0 - 2,5 м3/ч - ±1,5%;
2,0 - 23 м3/ч - ±1,0%;
Жидкости без прямолинейных участков:
2,0 - 2,5 м3/ч - ±2,5%;
2,0 - 23 м3/ч - ±1,5%;
Для газа:
1,0 - 20 м3/ч - ±3%;
20 - 120 м3/ч - ±2,5%
Использование расходомеров в замерных установках без прямолинейных участков, допускается с уменьшением диаметра прочности части расходомера ( например, конфузор Ду 50/32). При этом, в качестве регулятора расхода рекомендуется применять клапан магнито-регулируемый КМР-2Ех, который обеспечивает необходимую скорость потока и расход жидкости через расходомер в оптимальном диапазоне, а такде исключает влияние вибрационных и акустических помер.
Значение объемного расхода жидкости для различных типоразмеров расходомеров-счетчиков.
| Тип преобразователя | Ду тр./Ду расх., мм |
Объемный расход жидкости, м3/ч |
||
|
Qmin |
Qo |
Qmax |
||
|
ЭРВИП.НТ-50/25 |
50/25 | 0,5 | 1,4 | 14,0 |
|
ЭРВИП.НТ-50/32 |
50/32 | 2,0 | 2,5 | 23,0 |
|
ЭРВИП.НТ-50/40 |
50/40 | 3,0 | 4,0 | 36,0 |
|
ЭРВИП.НТ-50/50 |
50/50 | 5,0 | 6,0 | 57,0 |
|
ЭРВИП.НТ-80/65 |
80/65 | 7,0 | 10,0 | 96,0 |
|
ЭРВИП.НТ-80/80 |
80/80 | 8,0 | 15,0 | 145,0 |
Значение объемного газа
| Тип преобразователя | Ду тр./Ду расх., мм | Объемный расход жидкости, м3/ч | ||
| Qmin | Qo | Qmax | ||
| ЭРВИП.НТ-50/25 | 50/25 | 10,0 | 20,0 | 75,0 |
| ЭРВИП.НТ-50/32 | 50/32 | 20,0 | 30,0 | 120,0 |
| ЭРВИП.НТ-50/40 | 50/40 | 30,0 | 50,0 | 250,0 |
| ЭРВИП.НТ-50/50 | 50/50 | 50,0 | 100,0 | 500,0 |
| ЭРВИП.НТ-80/65 | 80/65 | 90,0 | 140,0 | 700,0 |
| ЭРВИП.НТ-80/80 | 80/80 | 130,0 | 200,0 | 1000,0 |
Примечания: Qmin - нижний предел; Qo - номинальный расход; Qmax - верхний предел измерений; Ду тр. - условный диаметр присоединительного трубопровода; Ду расх. - условный диаметр расходомеров-счетчиков.
